Entwicklung einer Motorsteuereinheit für ein Fahrmodul

Studienarbeit Christian Schröder

Studienarbeit

Diese Internetseiten stellen die Studienarbeit "Entwicklung einer Motorsteuereinheit für ein Fahrmodul" von Christian Schröder vor.

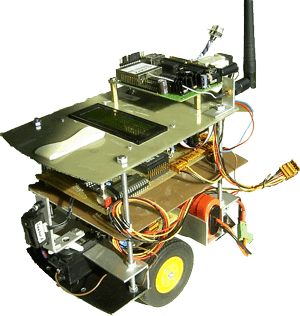

Foto vom Fahrmodul

Das mit der Motorsteuerplatine bestückte Fahrmodul

Kurzfassung

Diese Studienarbeit behandelt die Entwicklung einer Motorsteuereinheit für ein Fahrmodul, welches am Institut für Betriebssysteme und Rechnerverbund (IBR) der TU Braunschweig für ein Praktikum eingesetzt wird. Das in dieser Arbeit entworfene Board ist als Kernelement mit einen P89C664-Mikrocontroller der Firma Philips bestückt. Die Motorsteuereinheit steuert zwei modifizierte Modellbau-Servos an, die als Fahr-Servos dienen. Dabei erzeugt der Mikrocontroller exakte Steuer-Impulse für die Elektronik der Servos. Außerdem ist es möglich, einen weiteren (nicht modifizierten) Servo beispielsweise für Sensor-Bewegungen zu steuern. Die modifizierten Fahr-Servos liefern Pulse, die dem Mikrocontroller die Messung der zurückgelegten Strecke erlauben. Die Befehle für die Motorsteuerung werden über einen I2C-Bus von der Hauptplatine des Fahrmoduls gesendet. Diese Arbeit beinhaltet ein eigenes Protokoll, welches die Steuer-Befehle spezifiziert.

Abstract

This paper deals with the development of an engine control unit embedded in a vehicle used for a lab at the IBR at the TU Braunschweig (Technical University of Braunschweig). The designed board contains as main unit a microcontroller P89C664 of Philips company. The engine control unit controls two modified modelbuilding servo which serve as driving engines. The microcontroller produces exact control pulses for the servo electronics. Furthermore one unmodified servo may be controlled for example to turn a sensor. The modified driving servos produce pulses which allow the controller to detect the covered distance. The commands for the engine control unit are sent over I2C bus and come from the main unit of the vehicle. This paper contains an own protocol specifying these commands.

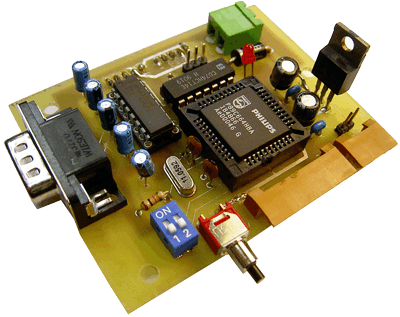

Prototyp der Motorsteuerplatine (Bauteileseite)

Prototyp der Motorsteuerplatine (Bauteileseite)
